Pengaplikasian Mode Wireless Pada MikroTIK

Oktober 29, 2017

Pengaplikasian Mode Wireless Pada MikroTIK

Wireless mode pada mikroTIK ada beberapa jenis yakni PTP(point to point), PTP brigde(point to point brigde), dan PTMP(point to multipoint). Pada mode wireless ini memerlukan pengaktifan wireless pada pc maupun mikrotik yang digunakan dan memerlukan beberapa langkah untuk setting dasarnya.

1. point to point

point to point wireless Adalah jaringan yang terdiri antara 2 perangkat atasu komputer (PC-PC).

pc yang terhubung menggunakan perantara mikrotik dengan Wlan atau tipe wirelessnya bukan menggunakan fiber optik.

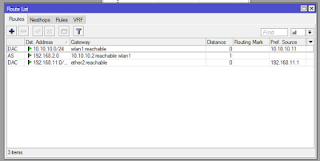

lalu kita setting ip address dan ip routenya

Point to Point (AP Side/sisi ap)

ap side biasanya akan mensetting jaringan yang akan kita gunakan

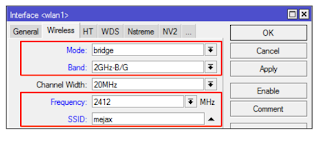

Konfigurasikan pada mikrotik menggunakan winbox seperti dibawah ini.

Set mode, ssid, band dan frequency

mode=bridge

sedangkan pada komputer client atau komputer ke 2 yang akan terhubung kejaringan akan di konfigurasi menggunakan winbox seperti berikut ini.

Set mode, ssid, band dan scan-list

mode=station

2. PTP brigde(point to point brigde)

tipe ini dapat memperluas jaringan ptp sebelumnya dengan bridge

berikut topologinya.

pada ap side setting yang berbeda hanyalah modenya yaitu bridge dan pada pc client kita gunakan station bridge.

berikut settingnya:

sebelum memulai setting sebaiknya setting terlebih dahulu ip pada pc masing masing sebab ip harus disetting dan tidak kita dapatkan secara otomatis.

setting ip pada pc

brigde setting

bridge client setting

setelah di set dan telah terhubung maka coba lakukan ping dan akan berjalan apabila jaringan ini berhasil disetting.

3.PTPM(point to multipoint)

seperti namanya satu pc akan memberikan jaringan ke banyak pc melalui mikrotik dan settingnya dengan winbox. tipe pc1 yang memberikan jaringan ialah pc ap bridge dan harus dilakukan setting seperti dibawah ini.
